Omrežja industrijske avtomatizacije so kot "živčni sistemi" tovarn. Omogočajo, da se stroji, senzorji in krmilniki med seboj pogovarjajo, tako da proizvodnja poteka gladko. Ključni del teh omrežij je sistem PROFIBUS DP-priljubljeno orodje za hiter-prenos podatkov v realnem času. Toda nič od tega ne deluje brez majhne, a kritične komponente: konektorja vodila PROFIBUS DP. Razčlenimo, zakaj je ta priključek pomemben in kako skrbi za delovanje industrijskih omrežij.
Kaj je PROFIBUS DP in zakaj potrebuje konektorje vodila?
PROFIBUS DP pomeni "decentralizirane zunanje naprave procesnega vodila". To je vrsta komunikacijske tehnologije, ki se uporablja v tovarnah za povezovanje naprav, kot so programabilni logični krmilniki (PLC), senzorji in motorji. Predstavljajte si to kot »avtocesto« za podatke-informacije hitro potujejo po njej in sporočajo strojem, kdaj naj zaženejo, ustavijo ali prilagodijo.
Toda avtocesta potrebuje "na-klančine" in "iz-rampe" za povezavo avtomobilov. Tu nastopi priključek vodila PROFIBUS DP. Vsaka naprava v omrežju PROFIBUS DP uporablja priključek vodila PROFIBUS DP za povezavo z glavnim podatkovnim kablom (imenovanim kabel vodila). Brez tega konektorja senzor ne more poslati podatkov v PLC in motor ne more dobiti navodil za delovanje. Priključek vodila PROFIBUS DP je most med vsako napravo in omrežjem.
Ključne vloge konektorja vodila PROFIBUS DP v industrijskih omrežjih
Priključek vodila PROFIBUS DP ni le preprost plastični vtič-, temveč je zasnovan za reševanje pogostih industrijskih težav, kot so izguba signala, prenatrpanost naprave in motnje. Njegova zasnova zagotavlja, da omrežje ostane zanesljivo tudi v težkih tovarniških pogojih. Oglejmo si podrobneje njegove najpomembnejše vloge:
1. Zagotavlja stabilen prenos podatkov
Industrijski stroji se za pravilno delovanje zanašajo na 100-odstotno točne podatke. Če se podatki izgubijo, zakasnijo ali poškodujejo, lahko stroji naredijo drage napake: senzor lahko sporoči "del je prisoten", ko dejansko manjka, zaradi česar robot sestavi prazno ohišje; ali senzor tlaka v kemični tovarni lahko poroča o prenizkem tlaku, kar povzroči, da cev poči. Priključek vodila PROFIBUS DP je zasnovan za preprečevanje teh težav z ustvarjanjem tesne, varne povezave med napravo in kablom vodila. Številni konektorji imajo pozlačene kovinske kontakte, ki zmanjšajo "kontaktni upor" (pogost vzrok za izgubo signala) in dobro delujejo, tudi če je konektor večkrat priključen in izključen. Na primer, senzor tlaka v rafineriji nafte uporablja konektor vodila PROFIBUS DP za pošiljanje-podatkov o tlaku v realnem času v PLC-če so bili kontakti konektorja iz navadne kovine, bi rja ali umazanija lahko prekinila signal, vendar pozlačena prevleka zagotavlja pretok podatkov brez napak. Zato je odpravljanje težav s konektorjem vodila PROFIBUS DP v omrežjih tako pomembno: celo rahlo ohlapen konektor lahko povzroči "padce podatkov", pri čemer PLC zgreši 1 od 10 odčitkov senzorjev,-kar je dovolj, da prekine proizvodnjo.
2. Povezuje več naprav v omrežje
Eno omrežje PROFIBUS DP lahko podpira do 127 naprav-veliko več kot večina drugih industrijskih komunikacijskih sistemov. To je ključnega pomena za velike tovarne, kot je montažna linija avtomobilov, ki ima lahko 50 senzorjev (preverjajo, ali so deli poravnani), 30 motornih pogonov (krmiljenje tekočih trakov in robotskih rok) in 10 čitalnikov črtne kode (sledi napredku vsakega avtomobila). Vsaka od teh naprav potrebuje priključek vodila PROFIBUS DP za priključitev na omrežje. Večina konektorjev ima dve vrati (ena za dohodni kabel vodila in ena za odhodni kabel), kar tehnikom omogoča "marjetično-verižno" povezovanje naprav-, ki povezujejo eno napravo z drugo, kot bi povezovanje kroglic na vrvici. Ta nastavitev se izogne neurejenim kupom kablov in olajša upravljanje omrežja. Najboljši modeli konektorjev vodila PROFIBUS DP za industrijsko avtomatizacijo-kot so tisti, ki jih izdelujeta Siemens ali Phoenix Contact-so zasnovani za obvladovanje tega verižnega-veriženja brez upočasnitve prenosa podatkov. Na primer, konektor Siemens PROFIBUS DP ima ojačana vrata, ki se ne obrabijo, tudi če se kabel vodila premakne ali prilagodi, zaradi česar je popoln za tovarne, kjer se stroji občasno prestavljajo.
3. Ščiti pred industrijskimi motnjami
Tovarne so polne »elektromagnetnih motenj« (EMI)-nevidnih valov, ki jih ustvarjajo veliki stroji, kot so motorji, varilci ali kompresorji. EMI je kot statika na radiu: pokvari podatkovne signale, ki potujejo po kablu vodila, in spremeni jasen ukaz "zaženi motor" v popačeno sporočilo, ki ga naprava ne razume. Priključek vodila PROFIBUS DP to rešuje z vgrajenim-kovinskim oklopom (običajno iz bakra ali aluminija). Ta ščit se ovije okoli notranjih žic konektorja in se poveže z lastnim ščitom kabla vodila, kar ustvarja "pregrado", ki blokira EMI. Na primer, v delavnici za obdelavo kovin varilni stroj poleg omrežja PROFIBUS DP ustvarja močan EMI-, vendar oklop konektorja zagotavlja, da podatki senzorja (ki sledijo debelini pločevine) še vedno pravilno dosežejo PLC. Da bo ta zaščita delovala, upoštevajte nasvete za vzdrževanje konektorja vodila PROFIBUS DP za tovarne: vsak mesec preverite, ali je oklop tesno povezan s kablom (ohlapni oklopi prepuščajo elektromagnetne motnje) in obrišite morebitni kovinski prah ali olje, ki bi lahko pokril oklop (ostanki lahko oslabijo njegovo učinkovitost).
4. Omogoča enostavno namestitev in popravila
Tovarniški tehniki so zaposleni-nimajo časa za zapleteno,-potratno nastavitev. Konektorji vodila PROFIBUS DP so zasnovani tako, da so uporabniku-prijazni tudi za nove tehnike. Večina ima jasne oznake (kot sta "A" in "B") za dve glavni žici vodilnega kabla, tako da ju nikoli ne pomešate. Imajo tudi zaskočne-plastične pokrove, ki ščitijo pred prahom, umazanijo in majhnimi koščki smeti (kot kovinski ostružki v strojnici). Če želite izvedeti, kako pravilno namestiti konektor vodila PROFIBUS DP, potrebujete le nekaj minut: najprej odstranite 1 palec zunanje izolacije kabla vodila, da izpostavite žico A, žico B in oklop; nato vstavite vsako žico v označene sponke priključka in privijte majhne vijake, da jih držite na mestu; nazadnje zaskočite pokrov in priključite konektor v napravo. Popravila so prav tako enostavna: če se konektor zlomi (na primer, če stroj trči vanj in poči plastiko), ga lahko zamenjate v 5–10 minutah, ne da bi odklopili celoten kabel vodila. To je velik problem za tovarne-vsaka minuta izpada stane denar (majhna tovarna elektronike lahko izgubi 500 USD na minuto ustavljene proizvodnje), zato hitra popravila ohranjajo izgube nizke.
5. Ohranja omrežje dolgoročno-zanesljivo
Industrijska omrežja delujejo 24 ur na dan, 7 dni v tednu-ne morejo si privoščiti, da bi se pokvarila. Dober konektor vodila PROFIBUS DP je narejen tako, da zdrži v težkih tovarniških pogojih: izdelan je iz toplotno -odporne plastike (ki se ne stopi v vročem okolju, kot je livarna, kjer temperature dosežejo 100 stopinj F) in trpežnih kovinskih delov (ki ne rjavijo na vlažnih mestih, kot je polnilnica pijač). Številni konektorji imajo tudi »-odporno na vibracije«-ostanejo priključeni, tudi če se stroj poleg njih trese (kot mešalnik za beton v tovarni gradbenega materiala). Na primer, v tovarni za sestavljanje avtomobilskih motorjev robotske roke, ki pritrjujejo dele motorja, ustvarjajo stalne vibracije,-toda konektorji vodila PROFIBUS DP na bližnjih senzorjih (preverjajo, ali so vijaki dovolj priviti) ostanejo varni, tako da podatki nikoli ne prenehajo teči. Ta dolgoročna{12}}zanesljivost pomeni manj okvar, manj časa, porabljenega za popravljanje omrežja, in več časa, porabljenega za izdelavo izdelkov.
Pogosti tipi konektorjev vodila PROFIBUS DP
Niso vsi priključki vodila PROFIBUS DP enaki-proizvajalci izdelujejo različne vrste, da ustrezajo različnim tovarniškim potrebam. Dve najpogostejši vrsti sta zasnovani za prilagodljivost (omrežje je treba pogosto testirati) ali preprostost (osnovna, brez-uporaba). Tukaj je tisto, kar morate vedeti o vsakem:
1. Konektorji z vrati za programiranje
Nekateri konektorji vodila PROFIBUS DP imajo dodatna "vrata za programiranje"-majhno 9-polno vtičnico na strani konektorja. Ta vrata spremenijo-igro za tehnike, ki morajo preizkusiti, posodobiti ali odpraviti težave z omrežjem. Namesto odklopa kabla glavnega vodila (kar ustavi proizvodnjo), lahko za dostop do omrežja priključite prenosni računalnik v vrata za programiranje. Na primer, če morate posodobiti programsko opremo PLC-ja (za hitrejše premikanje robotske roke), povežete prenosni računalnik z vrati za programiranje, naložite novo programsko opremo in omrežje deluje še naprej-brez izpadov. Ti konektorji so kot nalašč za tovarne, ki pogosto spreminjajo svoje proizvodne linije, kot je tovarna igrač, ki vsakih nekaj tednov preklaplja med izdelavo punčk in akcijskih figur. Priljubljeni modeli z vrati za programiranje vključujejo konektor vodila Phoenix Contact FLK 190 in konektor Siemens 6ES7972-0BA52-0XA0 – oba sta znana po svojih zanesljivih vratih in enostavni združljivosti s prenosnikom.

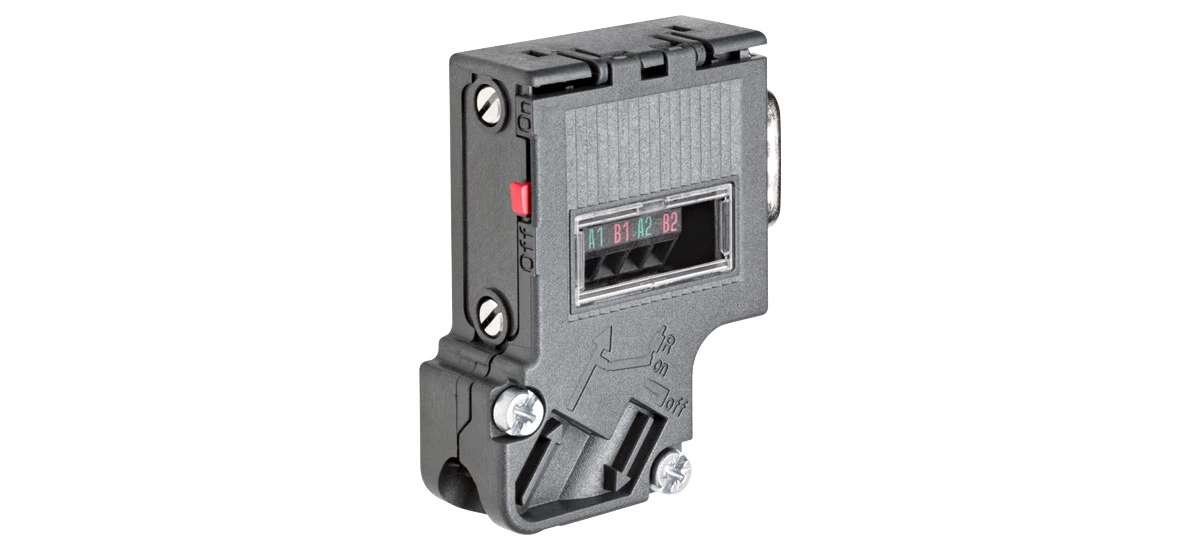

2. Standardni priključki (brez vrat za programiranje)
To so najpreprostejši in cenovno najbolj dostopni konektorji vodila PROFIBUS DP-imajo samo dve vrati za kabel vodila (brez dodatne vtičnice za programiranje). Zasnovani so za naprave, ki ne potrebujejo pogostih testiranj ali posodobitev, kot so osnovni senzorji (ki samo preverijo, ali je izdelek prisoten) ali majhni motorji (ki delujejo s konstantno hitrostjo). Čeprav so preprosti, še vedno opravljajo vse ključne naloge: zagotavljajo stabilen prenos podatkov, blokirajo EMI in so enostavni za namestitev. Na primer, v obratu za pakiranje žit standardni konektor na senzorju "prisotnega izdelka" (ki pove stroju, kdaj naj spusti škatlo žit na tekoči trak) deluje odlično-ker se delo senzorja nikoli ne spremeni, vrata za programiranje niso potrebna. Standardni konektorji so manjši od modelov z vrati za programiranje, kar je koristno za naprave z omejenim prostorom (kot so majhni bralniki črtne kode, ki se namestijo na tesne tekoče trakove). Prav tako so cenejši-običajno 30–50 % manj kot modeli s programskimi vrati-, zaradi česar so dobra izbira za majhne tovarne ali omrežja z veliko osnovnimi napravami.
Nasveti za učinkovito uporabo konektorjev vodila PROFIBUS DP
Celo najboljši konektorji vodila PROFIBUS DP delujejo slabo, če jih ne uporabljate pravilno. Upoštevajte te preproste nasvete, da bo vaše omrežje delovalo nemoteno, se izognili okvaram in kar najbolje izkoristili svoje priključke:
- Izberite pravi priključek: Kako izbrati konektor vodila PROFIBUS DP za industrijsko uporabo? Začnite tako, da preverite vrsto vrat naprave-večina industrijskih naprav uporablja 9-polna vrata »D-sub« (enake oblike kot stari računalniški monitorji), zato izberite priključek, ki se ujema. Nato pomislite na okolje vaše tovarne: če je prašno (na primer v lesnopredelovalni delavnici), izberite priključek s tesnim-tesnilnim pokrovom (poiščite oznako »IP65«, kar pomeni, da je-neprepusten za prah); če je vlažno (na primer v rastlinjaku), izberite takšno s kovinskimi deli-odpornimi proti rji. Na koncu se odločite, ali potrebujete vrata za programiranje – če posodabljate omrežje več kot enkrat na mesec, je vredno dodatnih stroškov. Na primer, tovarna pohištva, ki zamenja svojo proizvodno linijo vsaka 2 tedna, bi morala uporabljati konektorje programskih vrat, medtem ko lahko polnilnica vode s fiksno linijo uporablja standardne.
- Namestite ga pravilno: Že majhne napake pri namestitvi povzročajo velike težave. Žico A vodilnega kabla vedno povežite s sponko »A« priključka in žico B z »B«-če ju pomešate, pomeni, da naprava ne bo pošiljala ali prejemala podatkov (PLK bo prikazal »naprava brez povezave«). Trdno privijte vijake sponk (vendar ne premočno-prekomerno zategovanje pretrga žice) in se prepričajte, da je oklop povezan s sponko oklopa konektorja (ohlapni oklopi prepuščajo EMI). Po namestitvi nežno povlecite kabel, da preverite, ali je pritrjen-če se izvleče, so vijaki preohlapni.
- Redno vzdržujte: Ne čakajte na okvaro, da preverite priključke. Vsake 2–3 mesece (ali mesečno v umazanih/vlažnih tovarnah) opravite hiter pregled: obrišite priključek s suho krpo, da odstranite prah ali olje; preverite, ali so na plastičnem pokrovu razpoke (razpoke prepuščajo ostanke); preverite povezavo oklopa z multimetrom (odčitavanje manj kot 1 ohm pomeni, da deluje); in se prepričajte, da je priključek tesno vstavljen v napravo (zrahljani vtiči povzročijo izgubo signala). Če je konektor videti poškodovan (razpokana plastika, zarjaveli terminali) ali ne deluje (naprava je brez povezave), ga takoj zamenjajte-čakanje bo povzročilo samo večje težave.
- Preizkusite pred uporabo: Po namestitvi novega konektorja vodila PROFIBUS DP ali zamenjavi starega ga preizkusite, preden pustite, da omrežje deluje s polno hitrostjo. Uporabite preprost tester omrežja (kot je Fluke Networks ProfiBus Tester), da preverite, ali podatki pravilno prehajajo-ti testerji pokažejo, ali prihaja do padcev signala, motenj EMI ali napak pri ožičenju. Na primer, če preizkuševalec pravi "moč signala 98%" in "brez napak", priključek deluje. Če piše "moč signala 70 %," preverite žične povezave-verjetno so ohlapne. Testiranje traja 2 minuti, vendar prepreči, da bi se majhne težave spremenile v proizvodnjo-in ustavi okvare.
Zakaj o konektorjih vodila PROFIBUS DP ni-mogoče pogajati
Brez konektorja vodila PROFIBUS DP je avtomatizirano omrežje tovarne samo zbirka odklopljenih strojev in senzorjev-neuporabna. Tudi najdražji PLC ali visoko{2}}tehnološki senzor ne more opravljati svojega dela, če se ne more povezati s kablom vodila. Ti konektorji so »lepilo«, ki drži omrežje skupaj: zagotavljajo natančen pretok podatkov, ščitijo pred elektromagnetnimi motnjami, omogočajo hitro namestitev in popravila ter zdržijo leta v težkih pogojih. Za tovarne, ki se zanašajo na hitrost, natančnost in minimalne izpade, konektor vodila PROFIBUS DP ni le majhen del-ampak je hrbtenica njihovega delovanja.
Pomislite: vsakič, ko kupite avto, telefon ali škatlo kosmičev, je konektor vodila PROFIBUS DP deloval v zakulisju. Pomagal je senzorjem pri preverjanju napak, motorjem je pomagal ohranjati premikanje linije in krmilniku PLC zagotoviti, da je vse delovalo pravočasno. To je preprost del, vendar igra pomembno vlogo pri ohranjanju zanesljivosti in učinkovitosti omrežij industrijske avtomatizacije. V svetu, kjer postajajo tovarne pametnejše in hitrejše, konektor vodila PROFIBUS DP ostaja eno najpomembnejših orodij za ohranjanje proizvodnje na pravi poti.
